Integraal ontwerp bodemenergiesysteem
Vooral voor commerciële partijen zoals boor- en installatiebedrijven, vastgoed- en energiepartijen en projectontwikkelaars.
Een zorgvuldig uitgewerkt ontwerp van Groenholland zorgt ervoor dat het klein collectief bodemenergiesysteem optimaal gebruikmaakt van de natuurlijke temperatuur van de aarde. Dat resulteert in significante besparingen op de energiekosten en een verminderde impact op het milieu. Door in het ontwerp rekening te houden met de specifieke kenmerken en behoeften van jouw terrein en gebouw, kan je met een klein collectief bodemenergiesysteem energie neutrale projecten realiseren.
Overweeg je een ontwerp voor een bodemenergiesysteem te maken?
Waarom een integraal ontwerp van je bodemenergiesysteem?
In het verleden gold met individuele bodemenergiesystemen het principe: “wie het eerst komt wie het eerst maalt”. Men zag deze systemen als alleenstaand. Een ontwerp hield geen rekeningen met andere of toekomstige systemen. Op deze wijze is het steeds lastiger om het efficiënt gebruik van de bodem ook voor nieuwe warmtepompsystemen te garanderen. Uiteraard kan ook het eerder geplaatste bodemenergiesysteem hinder ondervinden bij de ondoordachte plaatsing van nieuwe systemen in de nabijheid. Dit probleem rechtvaardigt het principe van een integraal ontwerp voor jouw (klein collectief) bodemenergiesysteem.
Een integraal ontwerp levert grote voordelen op voor de eindgebruikers. Onderlinge afstemming tussen de verschillende systemen, harmonisatie van de gebruikte ontwerpparameters en systeemoptimalisatie garanderen langjarig en doelmatig gebruik van bodemenergie.
Eisen voor een ontwerp van een gesloten bodemenergiesysteem
Het SIKB protocol 11001 en BRL 11000 stellen eisen aan het ontwerp van een gesloten bodemenergiesysteem. Belangrijk is gegevens verzamelen en interpreteren over de energievraag, de bodemopbouw en de thermische en geo-hydrologische parameters. Daarnaast moet afstemming bestaan tussen beschikbare boorposities, de keuze tussen individuele of (klein) collectieve systemen en het gewenste rendement. Een kernvereiste is het degelijk documenteren van het gehele ontwerp.
De gekozen rekenmethode is ook een aspect van het vooronderzoek. De rekenmethode van het ontwerp hangt af van de lokale situatie met betrekking tot grondwaterstroming, de aanwezigheid van naburige systemen en de keuze tussen een (klein) collectief bodemenergiesysteem dan wel individuele systemen.
Standaardmethode
Reguliere ontwerpmethoden (zoals Earth Energy Designer – EED) zijn alleen geschikt voor het ontwerpen van een (klein) collectief bodemenergiesysteem, dus in het geval dat we alle bodemwarmtewisselaars in één hydraulisch circuit schakelen. In dat geval verdelen we het totale energievraagpatroon over alle bodemwarmtewisselaars.

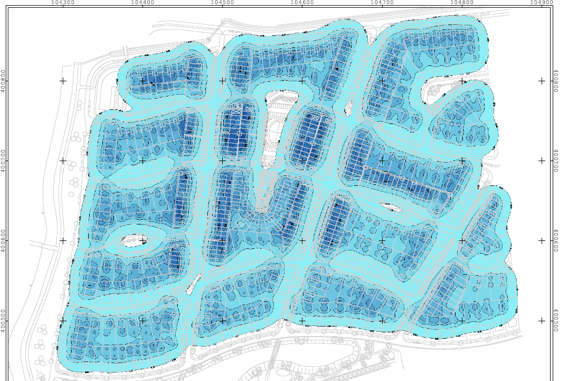

Dit is niet realistisch wanneer we meerdere individuele systemen in samenhang (integraal) ontwerpen. Immers: elk systeem heeft een eigen energievraagpatroon en een geconfigureerde bodemwarmtewisselaar. Het door Groenholland ontwikkelde ITGBES-PRO is een rekenmethode waarmee speciaal clusters van individuele bodemenergiesystemen kunnen worden ontworpen.
Berekeningen
Een belangrijk onderdeel van het ontwerpproces is uiteraard het uitvoeren van berekeningen aan de bodemwarmtewisselaar. Hirbij bepalen we de omvang (aantal & diepte) en de opstelling (vorm * tussenafstand). Dit gebeurt zodanig dat we de ingestelde temperatuurlimieten en het beoogde rendement behalen. Bij het ontwerp van een (klein collectief) bodemenergiesysteem stemmen we o.a. de volgende zaken met elkaar af:
- De warmte- en koudevraag, tapwatervraag
- De capaciteit van de warmtepomp en pieklastduur
- De type en dimensie van de bodemwarmtewisselaar
- Het aanvulmateriaal boorgat
- Het type circulatievloeistof
Specialistisch ontwerp van een bodemenergiesysteem
Een ontwerp van een bodemenergiesysteem rekenen we met programmatuur door. Welke methode kan worden toegepast hangt af van de lokale situatie met betrekking tot grondwaterstroming en van het beoogde systeemtype.
- Indien effecten van grondwaterstroming (van natuurlijke oorsprong of door nabijgelegen open bodemenergiesystemen) op de betrokken systemen kan optreden, dan kan het ontwerp worden uitgevoerd met Feflow.
- Indien geen effecten van grondwaterstroming verwacht worden dan kan, voor een enkele bodemwarmtewisselaar óf een (klein) collectief bodemenergiesysteem, met EED een ontwerpberekening worden uitgevoerd.
- Wanneer een cluster van individuele systemen samen worden ontworpen, dan is EED of vergelijkbare programmatuur niet geschikt. ITGBES-PRO is dan wel geschikt als rekenmethode.
Schakel ons in voor een integraal ontwerp
Om ervoor te zorgen dat jouw (klein collectief) bodemenergiesysteem optimaal presteert en je er het maximale rendement uit haalt, heb je een integraal ontwerp nodig. Ons adviesbureau voor bodemenergie helpt je hier graag bij. Neem contact met ons op en plan een gesprek in met onze specialisten. Wil je een audit van je huidige bodemenergiesysteem laten uitvoeren? Ook dan schakel je ons in.
